Wpust drogowy, wpust przyłączeniowy czy kanał liniowy – jak dobrać rozwiązanie do geometrii nawierzchni i sposobu spływu wody deszczowej

Wybór odpowiedniego systemu odprowadzania wody opadowej to kluczowy element planowania każdej infrastruktury drogowej, parkingu, a także prywatnej posesji. Niewłaściwie dobrane rozwiązanie prowadzi do powstawania niebezpiecznych zastoisków, niszczenia nawierzchni, a w skrajnych przypadkach – do podtopień budynków. Aby system działał skutecznie, jego konstrukcja musi ściśle odpowiadać geometrii terenu, kierunkom spadków oraz przewidywanym obciążeniom mechanicznym.

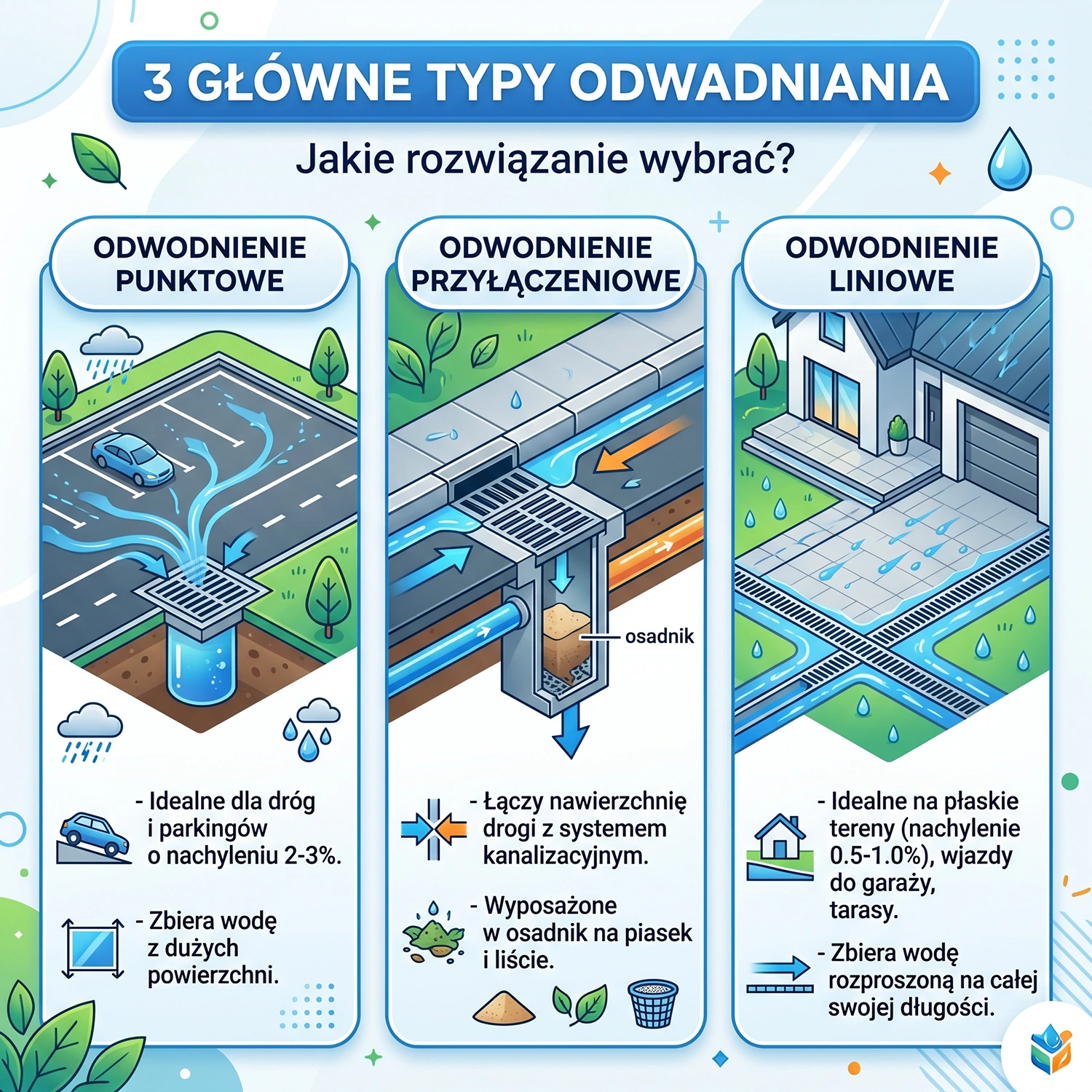

Krok 1: Zrozum podstawowe typy odwodnienia – wpust drogowy, wpust przyłączeniowy, kanał liniowy

Skuteczne zarządzanie wodą opadową wymaga znajomości charakterystyki poszczególnych komponentów systemu. Każdy z nich został zaprojektowany z myślą o innych warunkach pracy i specyfice spływu powierzchniowego:

• Wpust drogowy (ściekowy, deszczowy): To punktowy element systemu, którego głównym zadaniem jest szybki odbiór dużych objętości wody z dużych, utwardzonych powierzchni. Klasyczny wpust żeliwny montuje się w najniższych punktach dróg, ulic czy wielkopowierzchniowych parkingów. Konstrukcja ta musi charakteryzować się wysoką odpornością na skrajne obciążenia dynamiczne (klasy od C250 do D400 i wyższe), zapobiegając zjawisku aquaplaningu i chroniąc podbudowę drogi przed rozmoknięciem.
• Wpust przyłączeniowy (studzienka osadnikowa): Element pełniący funkcję łącznika pomiędzy odwodnieniem powierzchniowym (np. liniowym) a siecią kanalizacji deszczowej lub systemem rozsączającym. Wyposażony w pionowe lub poziome króćce przyłączeniowe o średnicach fi 110, 160 lub 200 mm, pozwala na sprawne przejście systemu w układ rurowy. Bardzo często posiada zintegrowany kosz osadniczy, który zatrzymuje liście, piasek i szlam, oraz syfon blokujący nieprzyjemne zapachy z kanalizacji.
• Odwodnienie liniowe (kanały i korytka z rusztami): System składający się z ciągu korytek przykrytych kratkami (rusztami), montowany równolegle do krawędzi nawierzchni lub poprzecznie do kierunku spływu wody. Zewnętrzne odwodnienia liniowe doskonale sprawdzają się na podjazdach, chodnikach, tarasach oraz wjazdach do garaży, przechwytując wodę na całej szerokości strefy przelewowej. Z kolei wewnętrzne odwodnienia liniowe to rozwiązania dedykowane do obiektów sanitarnych, przemysłu spożywczego czy kuchni, gdzie priorytetem jest higiena i estetyka.

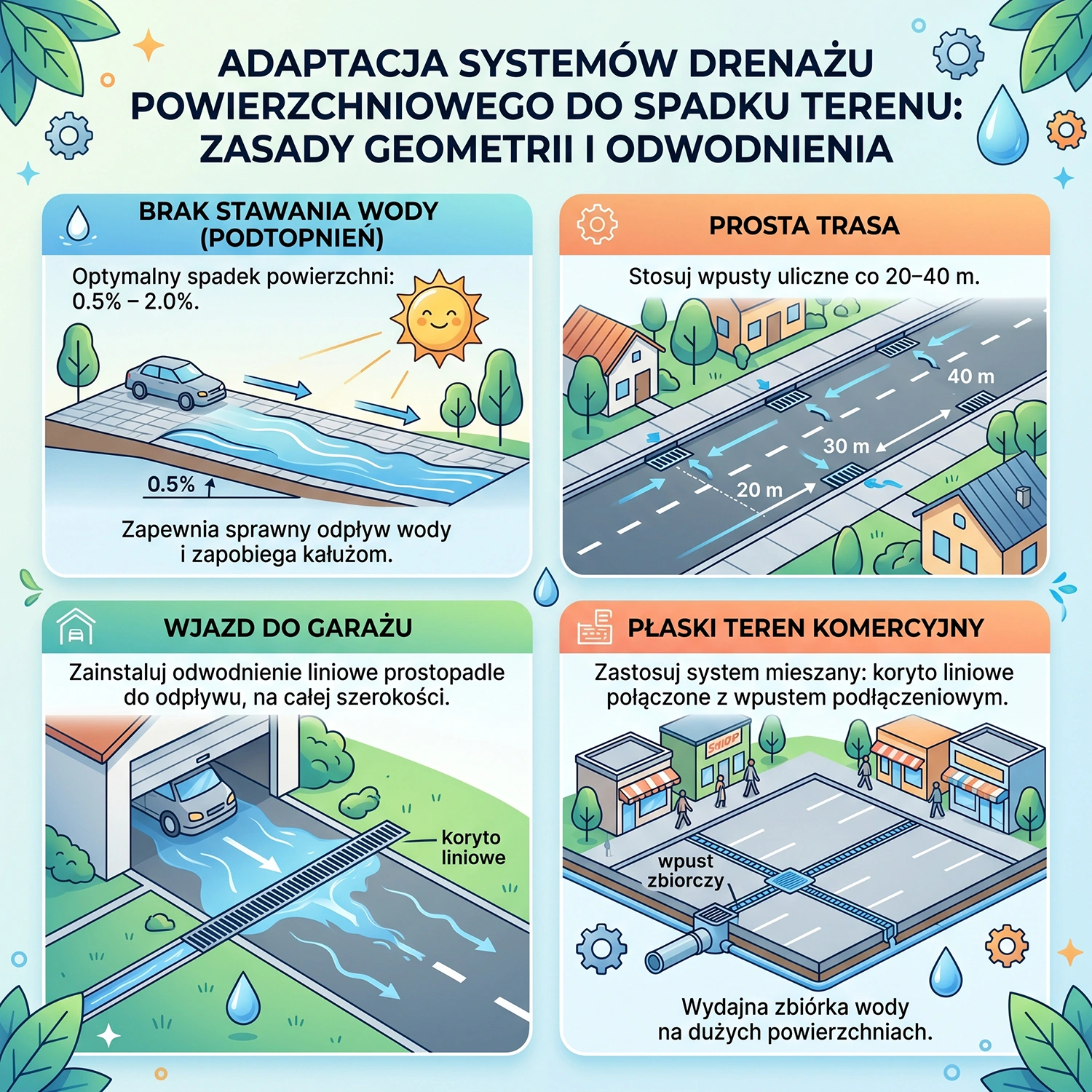

Krok 2: Jaki spadek musi mieć nawierzchnia, aby woda spływała do wpustu drogowego bez tworzenia zastoisk?

Podstawowym kryterium determinującym wybór pomiędzy systemem punktowym a liniowym jest geometria odwadnianego terenu. Kluczową zasadą projektową jest dopasowanie układu odbioru do naturalnego lub uformowanego spadku nawierzchni:

• Wartości graniczne spadków: W praktyce inżynierskiej optymalny spadek podłużny i poprzeczny nawierzchni utwardzonej powinien wynosić od 0,5% do 2,0%. Spadki poniżej 0,5% niosą za sobą wysokie ryzyko zalegania wody i powstawania zastoisk z powodu mikronierówności materiału (np. kostki brukowej).
• Jeden dominujący kierunek spływu: Jeżeli ukształtowanie terenu pozwala na skierowanie wody w stronę konkretnego punktu (tzw. muldy lub niecki), optymalnym rozwiązaniem jest zastosowanie wpustów drogowych rozmieszczonych w najniższych rejonach, średnio co 20–40 metrów.
• Powierzchnie płaskie i rozproszone: Na dużych placach, tarasach czy podjazdach o minimalnym nachyleniu, gdzie woda spływa szerokim strumieniem (np. w stronę bramy garażowej), wpust punktowy okaże się niewystarczający. W takich miejscach konieczne jest zainstalowanie kanału liniowego poprzecznie do kierunku spływu, co pozwala odciąć wodę na całej szerokości strefy.
• Geometria mieszana: W przypadku skomplikowanych układów architektonicznych, gdzie występuje kilka różnych kierunków spadków, najbardziej efektywny staje się system kombinowany – odwodnienia liniowe zbierają wodę z płaszczyzn, a wpusty punktowe są montowane w miejscach zbiegu osi spływu.

Krok 3: Jak dobrać system odwodnienia do płaskiego terenu z minimalnym spadkiem?

W celu precyzyjnego zobrazowania zasad doboru, poniżej przedstawiamy analizę czterech typowych sytuacji projektowych, z którymi najczęściej spotykają się inwestorzy oraz wykonawcy:

• Przypadek A: Domowy podjazd (wymiary 10 × 3 m, spadek 1,5% skierowany w stronę budynku). Woda spływająca grawitacyjnie w kierunku garażu stanowi bezpośrednie zagrożenie zalaniem obiektu. Rozwiązaniem rzetelnym jest montaż linii korytek o klasie obciążenia B125 bezpośrednio przed bramą garażową. Całość systemu należy zakończyć wpustem przyłączeniowym z wyjściem fi 110 mm, odprowadzającym wodę do kanalizacji deszczowej lub studni chłonnej. Przyjmując polski opad obliczeniowy na poziomie 80 l/m² w ciągu 15 minut, korytko o standardowej szerokości hydraulicznej w zupełności zabezpieczy obiekt.
• Przypadek B: Duży plac handlowy lub manewrowy (wymiary 20 × 15 m, spadek 0,7% zbiegający się do środka). Tak duża powierzchnia przy minimalnym spadku generuje znaczne ilości wody w krótkim czasie. Rekomenduje się zastosowanie kanałów z polimerobetonu o podwyższonej pojemności wewnętrznej (szerokość DN150 lub DN200) ułożonych w osi centralnej placu. Ze względu na małe nachylenie, korytka powinny posiadać wewnętrzny spadek kaskadowy. Odpływ należy zrealizować poprzez studzienkę osadnikową (wpust przyłączeniowy) z króćcem fi 160 mm.
• Przypadek C: Droga osiedlowa (długość 100 m, spadek podłużny 2,0%). Dynamiczny spływ wody wzdłuż krawężników wymaga zastosowania ciężkich rozwiązań infrastrukturalnych. Wzdłuż osi jezdni, w odstępach co 25–30 metrów, należy rozmieścić wpusty drogowo-krawężnikowe żeliwne w klasie C250 lub D400. Przy intensywnym opadzie rzędu 200 l/s·ha, pojedynczy wpust jest w stanie sprawnie obsłużyć około 150–250 m² nawierzchni drogi.
• Przypadek D: Parking przy wielkopowierzchniowym markecie (spadek 1,0%). Ze względu na ciągły ruch pojazdów osobowych i dostawczych, optymalną strategią jest podział parkingu na sekcje za pomocą ciągów odwodnień liniowych o dużej przepustowości, połączonych systemowo ze studniami rewizyjno-rozdzielczymi. Statystyki zgłoszeń projektowych platformy Odwodnienia24.pl z lat 2020–2025 potwierdzają te trendy: około 63% inwestycji prywatnych bazuje na systemach liniowych przy strefach wjazdowych, podczas gdy 37% opiera się wyłącznie na wpustach punktowych.

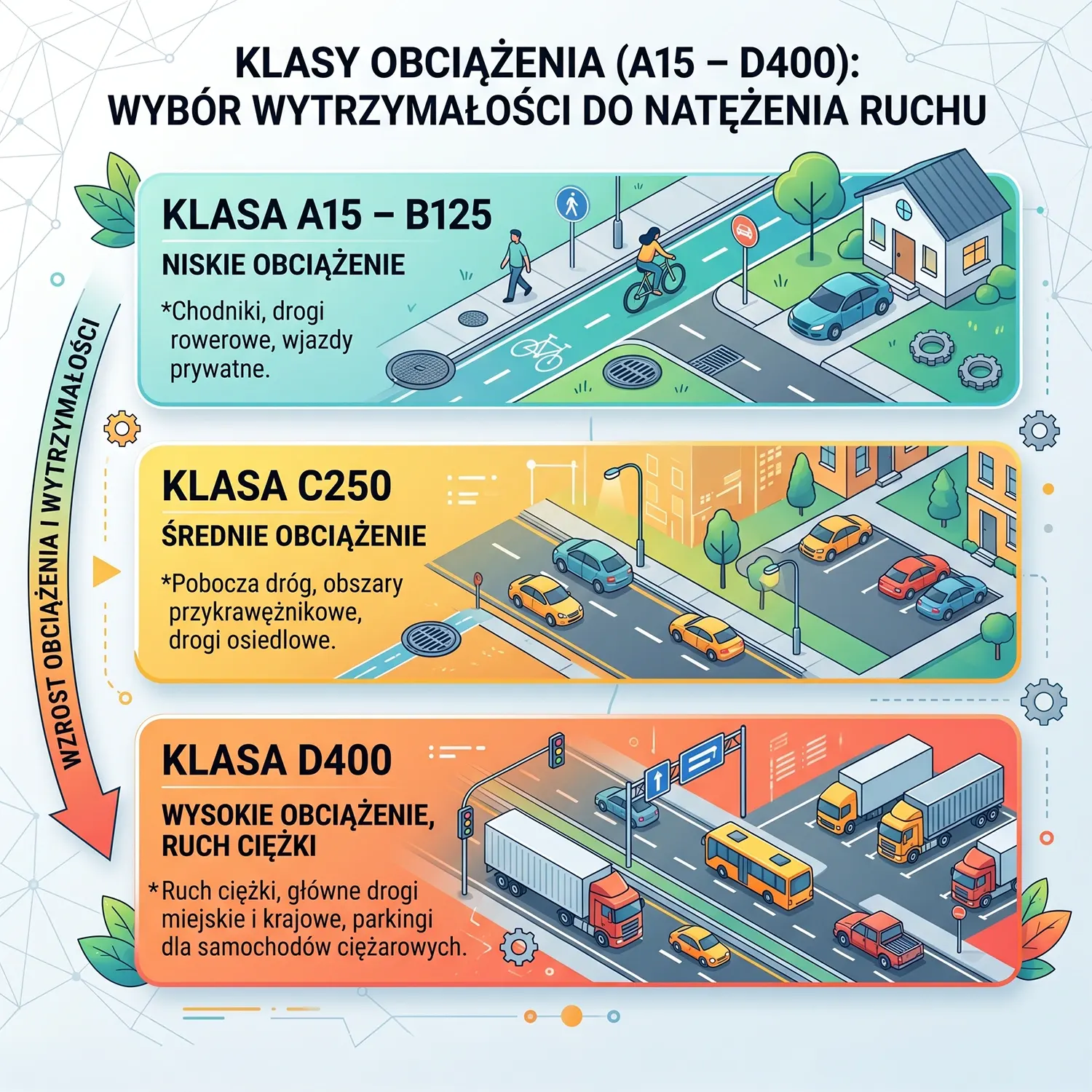

Krok 4 - Jaką klasę obciążenia odwodnienia (A15, B125 czy C250) zastosować na domowym podjeździe i parkingu?

Właściwości hydrauliczne to tylko połowa sukcesu – system odwadniający musi wytrzymać obciążenia statyczne i dynamiczne generowane przez ruch kołowy. Norma PN-EN 1433 precyzyjnie definiuje klasy obciążeń, które należy bezwzględnie dopasować do przeznaczenia terenu:

Równie istotna jest struktura szczelin rusztu. W przypadku spływu równoległego do osi korytka, szczeliny o szerokości 6 mm mogą okazać się wystarczające. Jeśli jednak woda napływa poprzecznie (np. na zjazdach o dużym nachyleniu), należy stosować kratki o szerszych otworach (np. 10 mm lub ruszty typu "fala"), które skutecznie „zrywają” strumień wody i uniemożliwiają jego przeskoczenie nad kanałem.

Krok 5 - Jak dopasować system odwodnienia do kształtu i spadku nawierzchni? Tabela porównawcza

Poniższa tabela stanowi syntetyczne zestawienie najczęstszych konfiguracji geometrycznych spotykanych w budownictwie lądowym oraz rekomendowanych dla nich optymalnych technologii odwadniających:

W praktyce od 70% do 80% inwestycji korzysta z kilku rodzajów odwodnienia, niezależnie od tego, czy są to parkingi, tereny prywatne, czy przemysłowe.

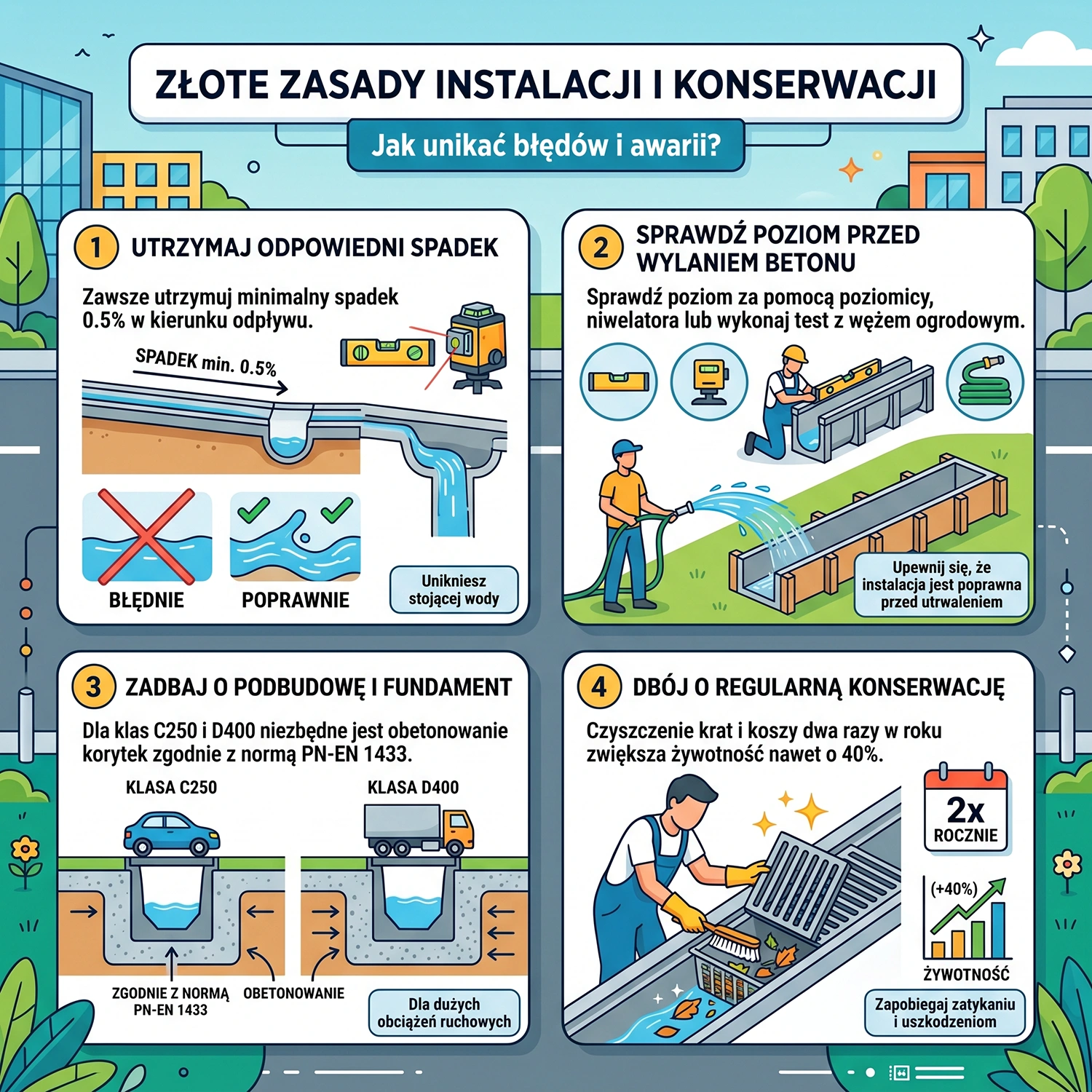

Krok 6 - Jak prawidłowo zamontować odwodnienie liniowe w betonie, by uniknąć zapadania się rusztów pod ciężarem aut?

Nawet najwyższej jakości produkt ulegnie uszkodzeniu, jeśli montaż zostanie przeprowadzony niezgodnie ze sztuką budowlaną. Aby uniknąć kluczowego problemu, jakim jest zapadanie się korytek pod ciężarem pojazdów, należy bezwzględnie przestrzegać poniższych zasad:

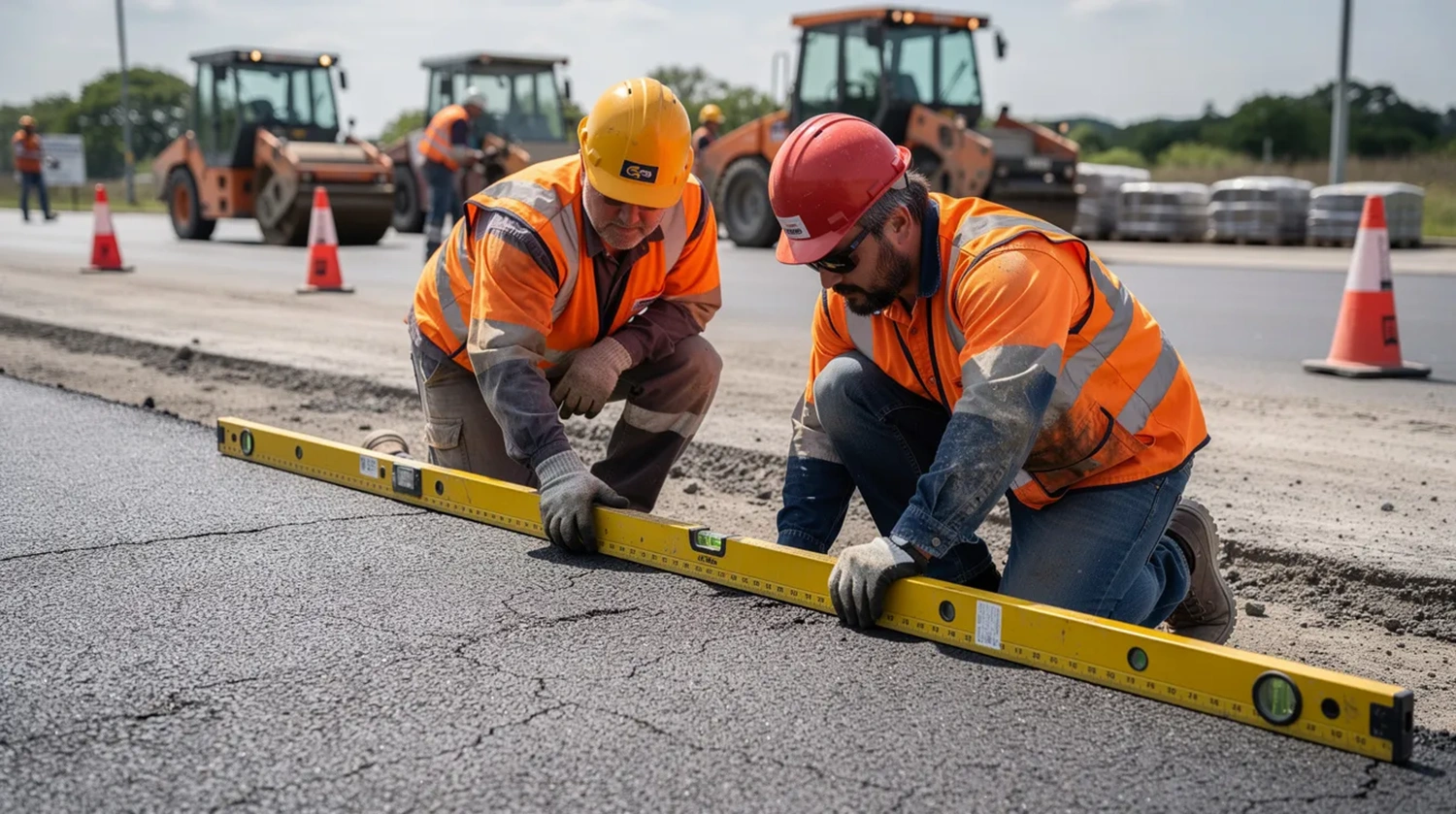

• Zachowanie kierunku spadku: Nigdy nie montuj elementów systemu „pod górkę”. Minimalny spadek dna korytka lub nawierzchni w kierunku punktu odbioru musi wynosić 0,5%. Przed przystąpieniem do prac ziemnych należy dokonać precyzyjnej niwelacji terenu za pomocą niwelatora optycznego lub laserowego.
• Wykonanie ławy betonowej (fundamentu): Korytka odwodnienia liniowego oraz wpusty punktowe muszą być posadowione na ławie z betonu (klasy minimum C20/25) o odpowiedniej grubości (od 10 do 20 cm w zależności od klasy obciążenia). Fundament musi tworzyć stabilne podparcie dolne oraz boczne (tzw. ramy obetonowania), zgodnie z restrykcyjnymi wytycznymi normy PN-EN 1433.
• Pozycjonowanie rusztu: Prawidłowo zamontowany ruszt (kratka) musi po zakończeniu prac nawierzchniowych (ułożeniu kostki lub asfaltu) znajdować się od 3 do 5 mm poniżej poziomu samej nawierzchni. Chroni to krawędzie korytka przed bezpośrednimi uderzeniami kół samochodów.
• Obliczenia hydrauliczne: Projektowanie rozstawu wpustów drogowych oraz dobór średnic rur przyłączeniowych powinny opierać się na dokładnych obliczeniach hydraulicznych, uwzględniających natężenie deszczu miarodajnego oraz współczynnik spływu dla danego typu nawierzchni.
• Konserwacja i serwis: Drożność systemu decyduje o jego wydajności. Przynajmniej dwa razy w roku (przed zimą i po jej zakończeniu) należy zdjąć ruszty, opróżnić kosze osadnikowe we wpustach przyłączeniowych oraz przepłukać kanały wodą pod ciśnieniem. Regularne czyszczenie pozwala wydłużyć bezawaryjny okres eksploatacji instalacji nawet o 40%.

Krok 7 - Jak Odwodnienia24.pl pomaga dobrać system?

W Odwodnienia24.pl pomagamy inwestorom B2C i wykonawcom B2B dobrać systemy odwadniające do rzutów, przekrojów i spadków. Polecane kategorie do zapoznania: odwodnienia liniowe z polimerobetonu, wpusty drogowe żeliwne, wpusty przyłączeniowe fi 110, systemy rynnowe i rury do odprowadzania wody deszczowej.

Kalkulator doboru odwodnień liniowych to narzędzie, które umożliwia szybki i precyzyjny dobór odpowiednich systemów odwodnień, uwzględniając specyficzne potrzeby danego obszaru. Korzystanie z kalkulatora doboru odwodnień liniowych przynosi wiele korzyści, w tym możliwość dostosowania rozwiązań do indywidualnych potrzeb technicznych i estetycznych. Kalkulator na platformie WaterFolder pozwala na generowanie rekomendacji dotyczących odpowiednich kanałów odwadniających i rusztów, co ułatwia projektowanie systemów odwadniających.

Wybierając system odwodnienia liniowego, należy uwzględnić lokalizację montażu, ponieważ odwodnienie na podjeździe musi przenosić większe obciążenia niż to zainstalowane przy domowym tarasie. Kolejnym kryterium jest przepustowość systemu, czyli ilość wody, jaką korytko może przyjąć w określonym czasie, szczególnie na terenach o dużym nachyleniu lub narażonych na intensywne opady. Wybór powinien uwzględniać także sposób odprowadzenia wody i wcześniejsze miejsce przyłączenia systemu do kanalizacji lub studzienki chłonnej.
