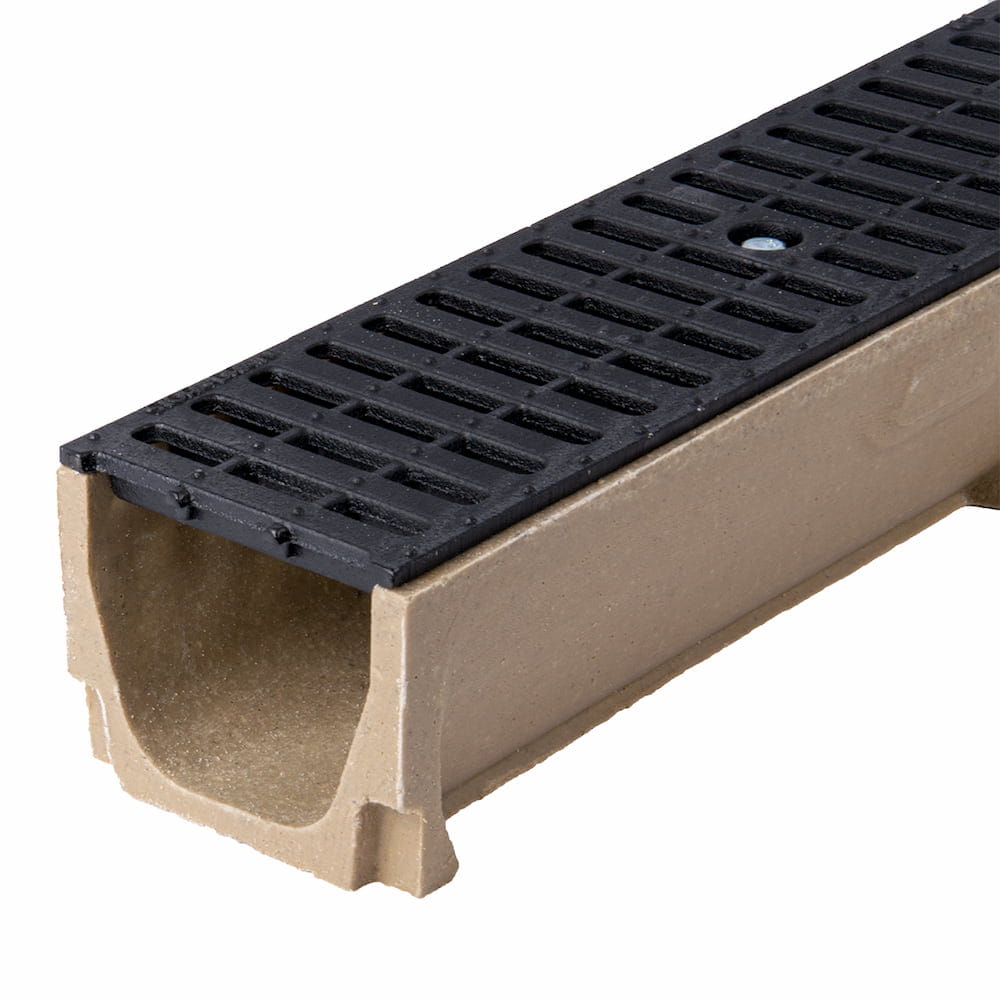

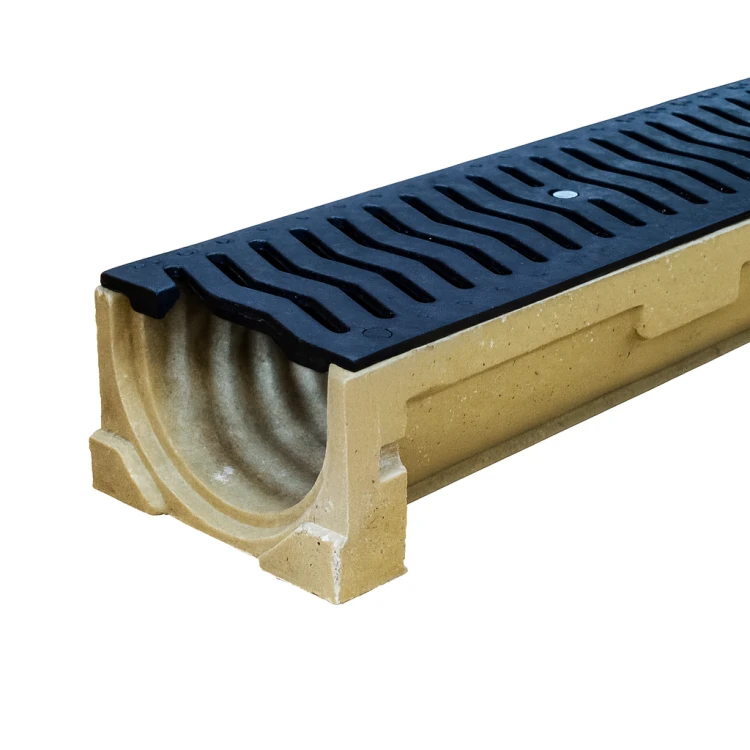

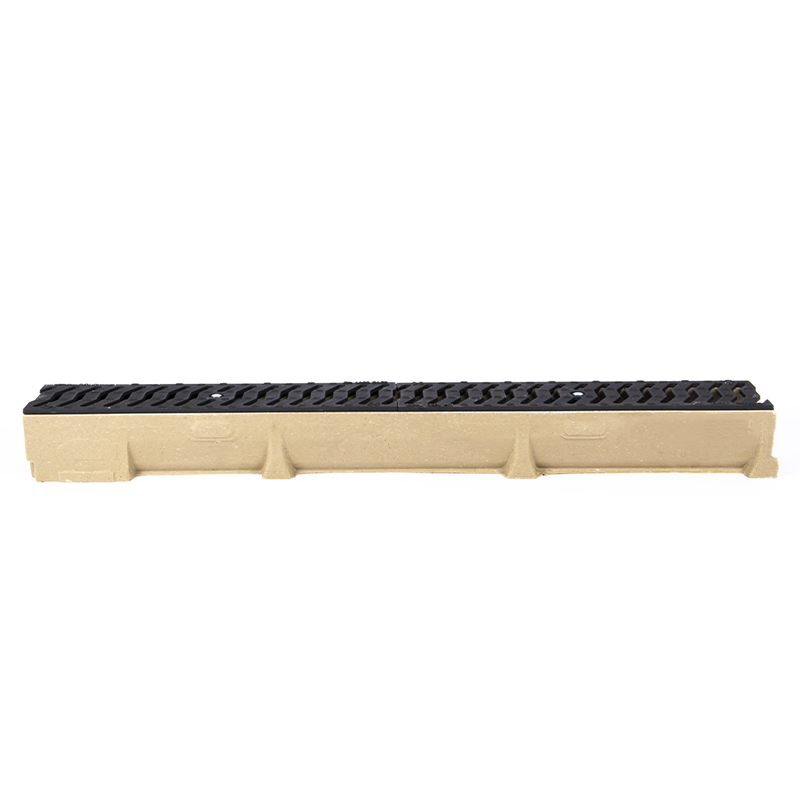

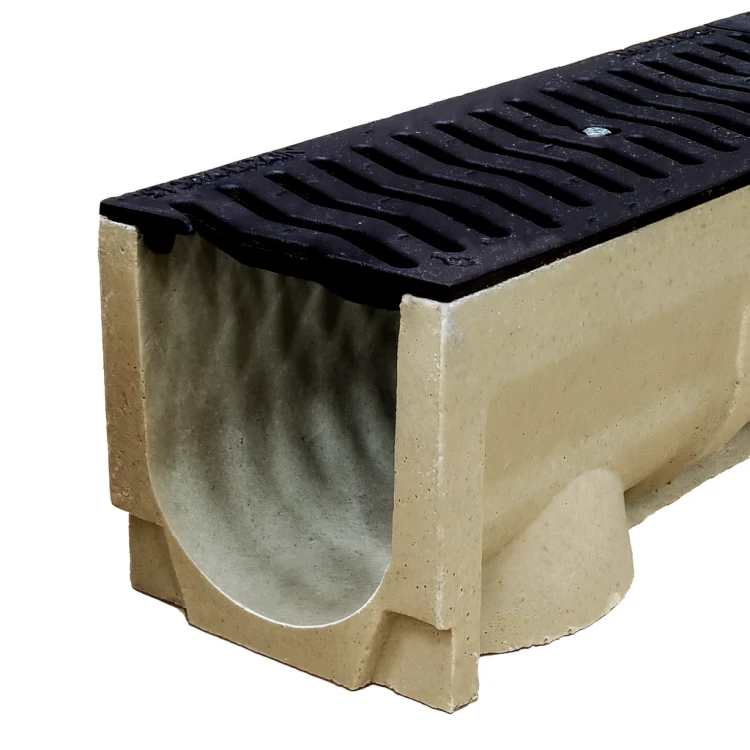

Odwodnienie liniowe z polimerobetonu szerokie na 20cm z kratą żeliwną B125

Odwodnienie liniowe zewnętrzne z polimerobetonu szerokie na 19,5cm z kratą żeliwną B125

Kanały dostępne w dwóch wysokościach: 12cm lub 19cm

Zawartość kompletu:

• ⭐ kanał z polimerobetonu (wysokość do wyboru: 120 mm lub 195 mm)

• ⭐ krata żeliwna (odcinki 0,5 m; szczelina typu „S”)

• ⭐ zestaw mocowania kraty do kanału (śruby)

Specyfikacja techniczna

Producent/partner - Stora-Drain

Materiał korytka - polimerobeton (żywica poliestrowa + kruszywo kwarcowe) - wysoka odporność mechaniczna i chemiczna

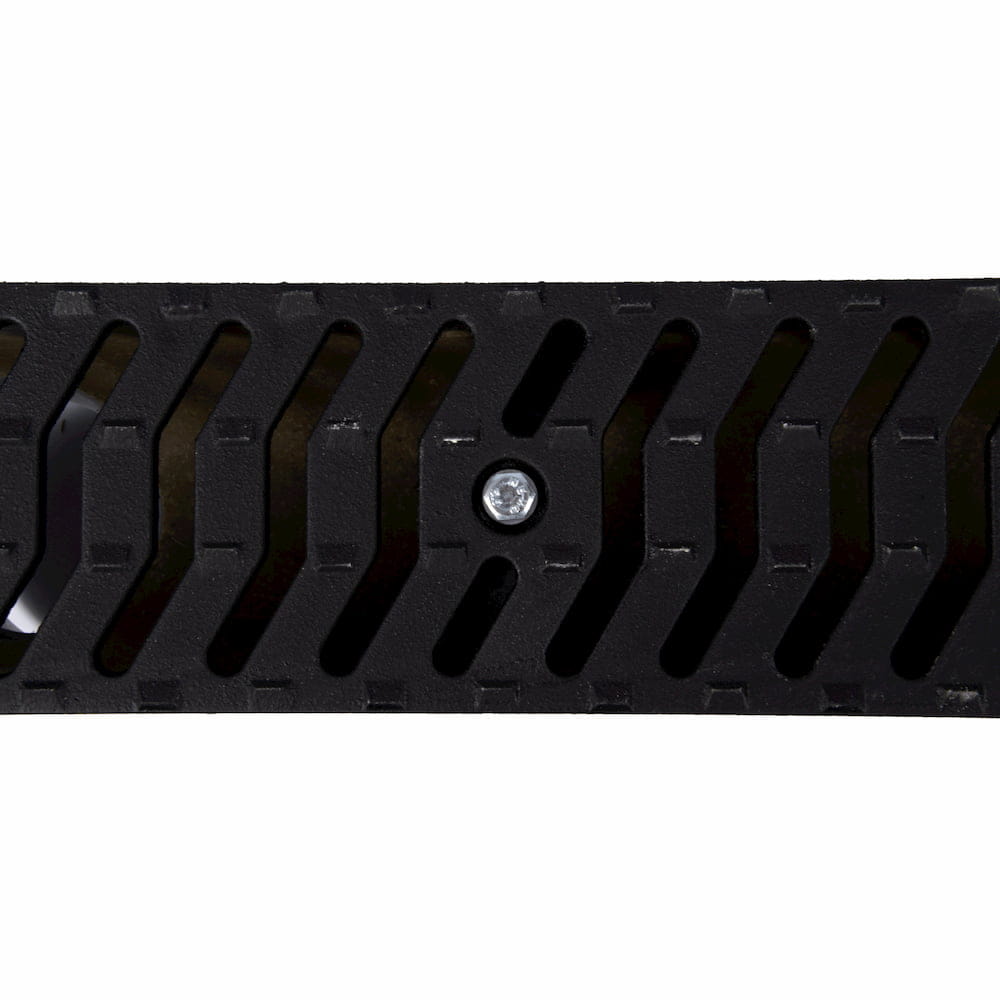

Ruszt - żeliwo, wzór S - szczelina typu „S”

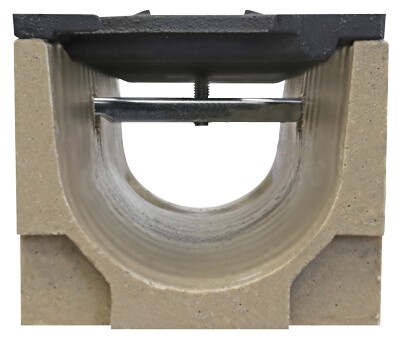

Mocowanie rusztu - śruby - bezpieczne mocowanie

Szerokość całkowita - 195 mm

Szerokość przepływu - 150 mm

Wysokość kanału - 120 mm lub 195 mm - przekrój hydrauliczny

Długość elementu - 1000 mm lub 500 mm - do wyboru

Klasa obciążenia - B125 - ruszt w odcinkach 0,5 m - ruch aut osobowych, parkingi

Zgodność z normą - PN-EN 1433:2005 - kanały typu M

Podłączenie pionowe - miejsce do wybicia w dnie Ø160 mm - dla szerokości 195 mm

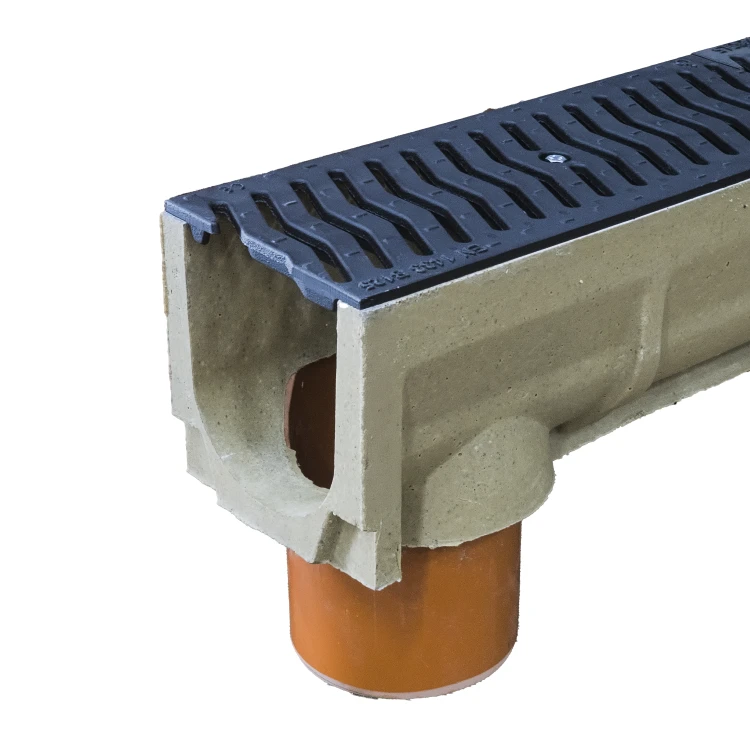

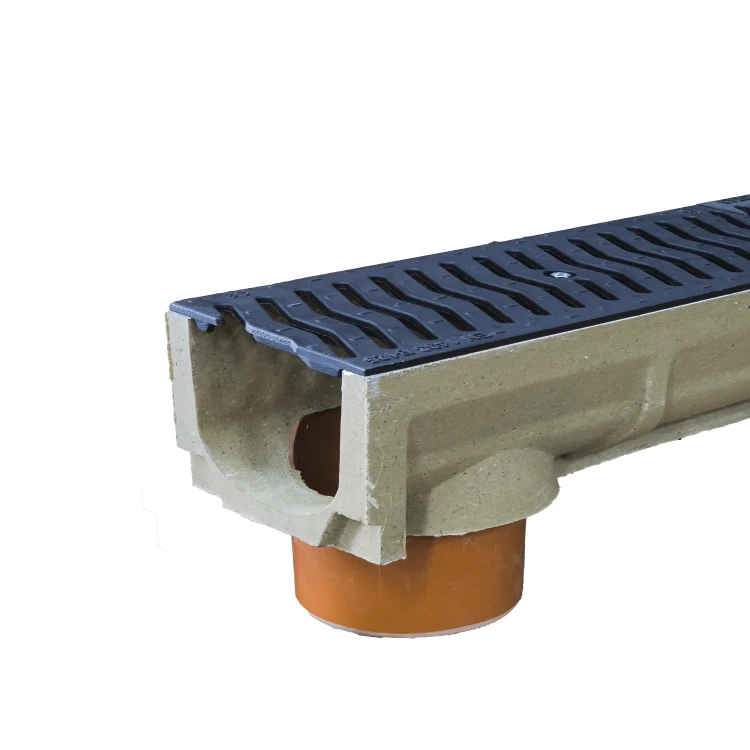

Wariant z króćcem - korytko z wbudowanym króćcem Ø160 mm - opcjonalnie

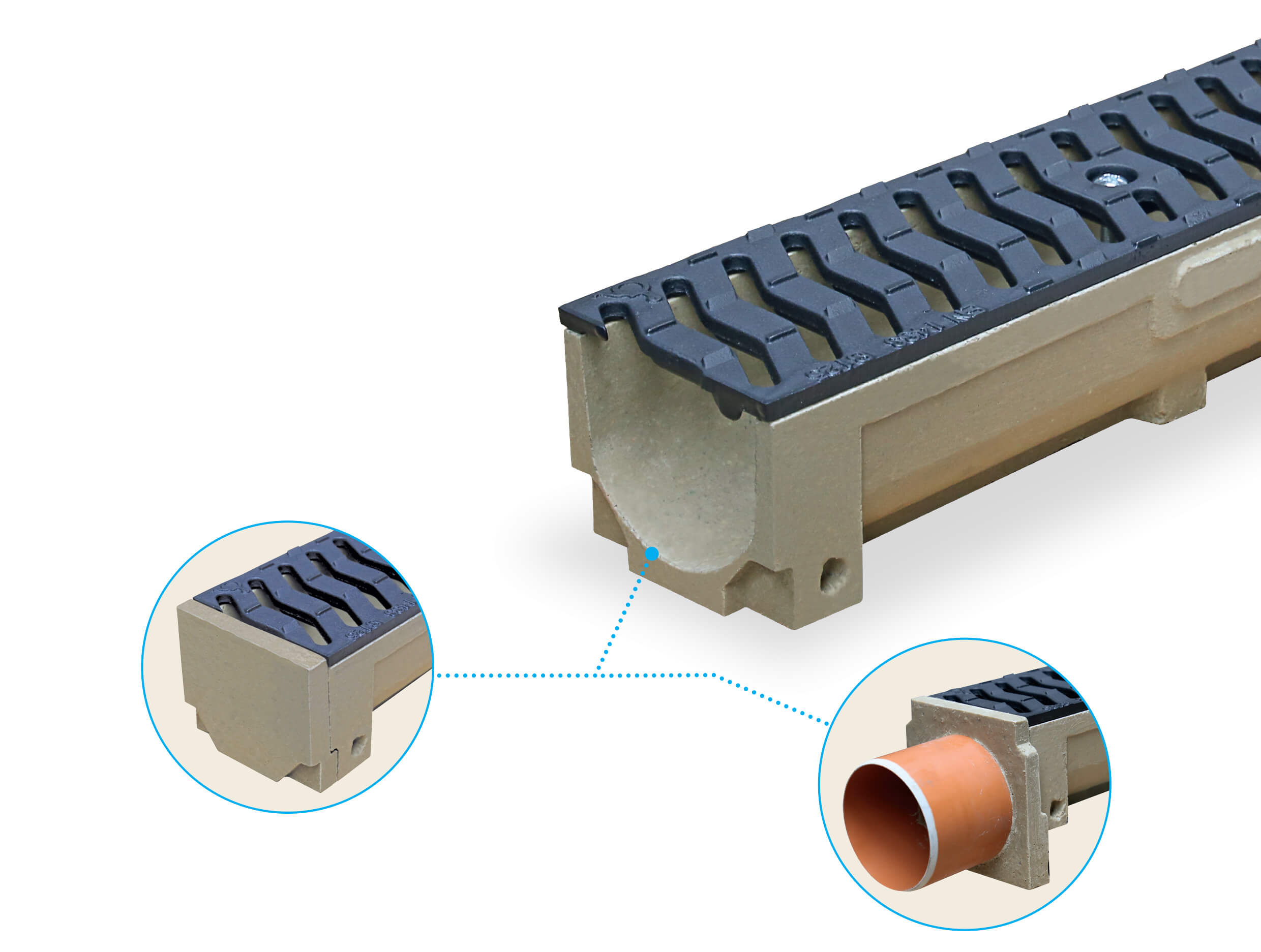

Zakończenia - ścianka czołowa pełna / ścianka z króćcem Ø110 mm - akcesoria

Łączenie odcinków - wsunięcie jednego kanału w drugi + klej PU - uszczelnienie poliuretanowe

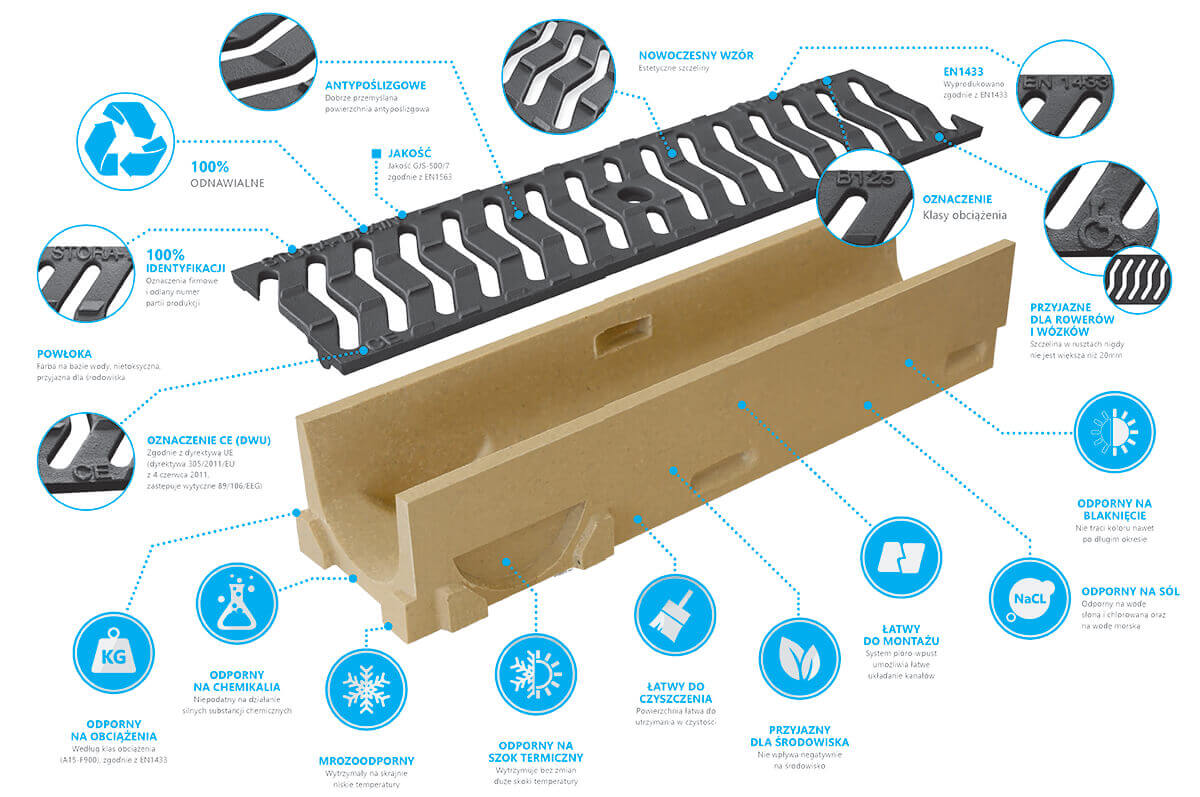

Właściwości materiału (polimerobeton)

• ✅ Wytrzymałość na ściskanie: 100 N/mm²

• ✅ Moduł sprężystości: 30 N/mm²

• ✅ Chłonność wody: < 0,5%

• ✅ Współczynnik rozszerzalności: 0,018 mm/m/°C

• ✅ Wysoka odporność na wibracje

• ✅ Odporność chemiczna: roztwory soli, „kwasy ziemne”, oleje, benzyny, brudna woda itp.

• ✅ Odporność temperaturowa: od −60°C do +80°C

• ✅ Odporność na mróz dzięki niskiej chłonności i gładkiej powierzchni

• ✅ Gęsta struktura ogranicza osady i porosty

• ✅ Niska masa własna ułatwia montaż

Zastosowanie

• podjazdy i wjazdy do garaży

• parkingi i place manewrowe dla aut osobowych

• tarasy, chodniki i strefy piesze

• pasy wzdłuż krawężników, nawadniane tereny zielone

• obiekty komercyjne z ruchem lekkim

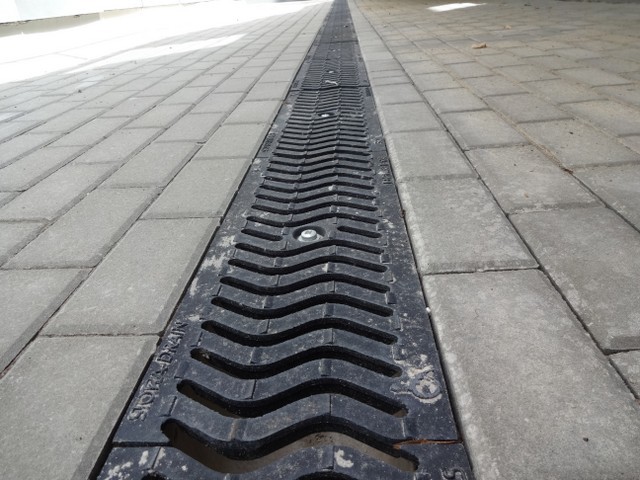

Systemy sprawdzają się w miejscach narażonych na nadmiar wody, takich jak podjazdy, tarasy, ogrody, tereny wokół budynków oraz w miejscach z kostką brukową i przy rowach melioracyjnych.

Montaż i instalacja

1. Przygotuj koryto montażowe w podbudowie. Zastosuj podbeton i obetonowanie zgodnie z projektem.

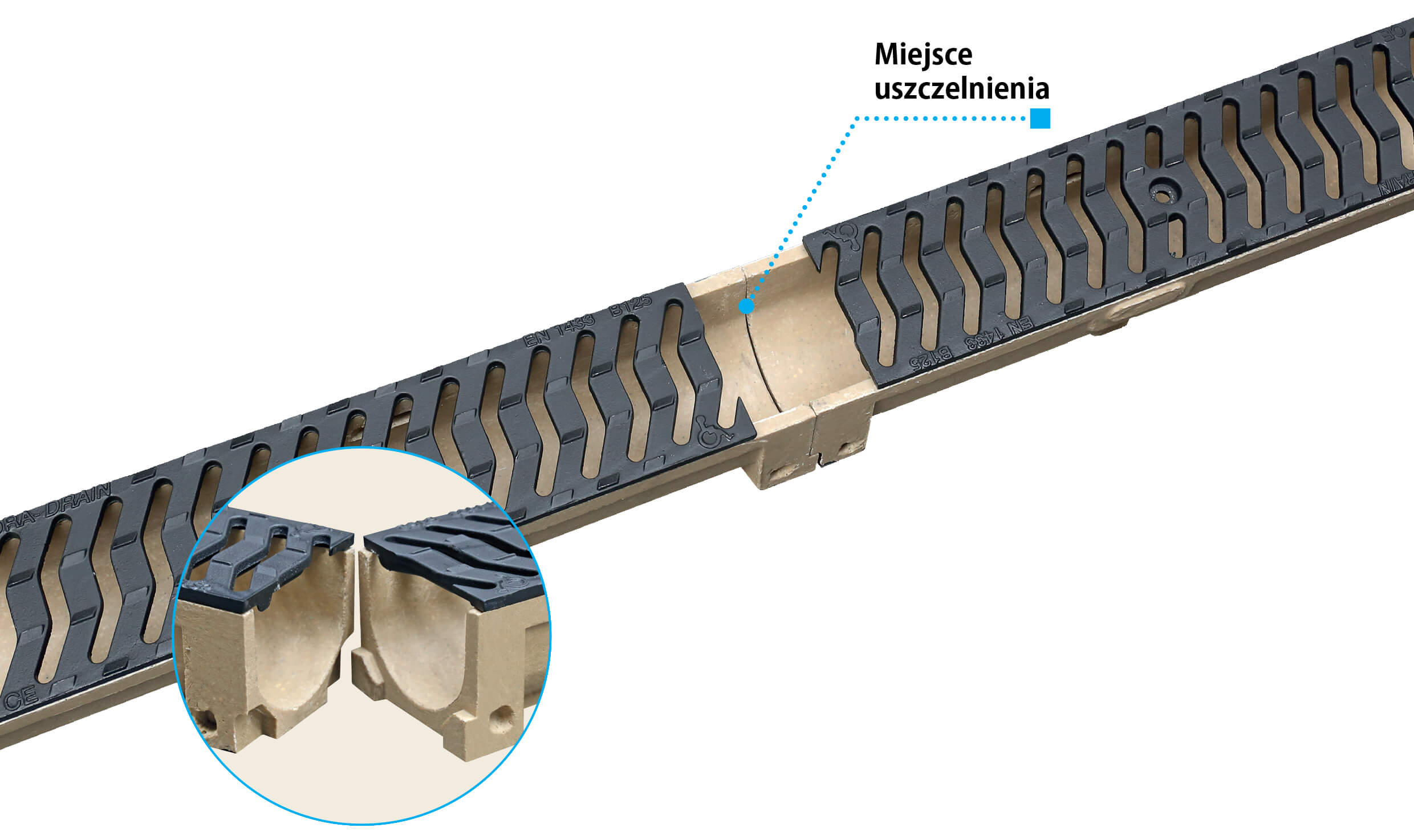

2. Łącz odcinki, wsuwając jeden kanał w drugi. Spoinę uszczelnij klejem poliuretanowym.

3. Wypoziomuj górną krawędź rusztu do poziomu nawierzchni. Zapewnij spływ w kierunku odpływu.

4. Mocowanie rusztu: przykręć śrubami do korpusu kanału.

5. Podłączenie pionowe: wykorzystaj miejsce do wybicia w dnie Ø160 mm lub wersję z wbudowanym króćcem Ø160 mm.

6. Zakończenia: zastosuj ściankę czołową pełną lub ściankę z króćcem Ø110 mm.

Na etapie montażu i rozbudowy systemu dostępne są różnorodne akcesoriów, które ułatwiają instalację i pozwalają na dopasowanie odwodnienia do indywidualnych potrzeb.

Schemat montażu:

X ≥ 10 cm – grubość obetonowania po bokach

Y – odległość od dna kanału do górnej krawędzi kieszeni kotwiącej

Z ≥ 10 cm – grubość podbetonu pod kanałem

Uwaga logistyczna: towar wysyłamy wyłącznie na palecie.

✅ Przykładowa zabudowa B125:

Asfalt / Beton / Bruk:

• X ≥ 100 mm,

• Z ≥ 100 mm,

• Y = górna część kieszeni kotwiącej

• beton C12/15.

Wytyczne producenta (PN‑EN 1433):

✅ Minimalne podparcie i klasa betonu dla B125:

• Klasa - B125
• Beton (DIN EN 206-1) - C12/15
• Podparcie boczne X - 100 mm
• Podparcie zasadnicze Y - 1/2 wysokości kanału
• Podparcie bazowe Z - 100 mm

✅ Łączenie i uszczelnienie: kanały łączone w systemie pióro‑wpust; kierunek spadku wskazuje strzałka na elemencie. Spoiny wypełnij odpowiednim uszczelniaczem (w praktyce stosowany jest klej PU zgodny z wytycznymi).

✅ Ruszty i krawędzie: podczas betonowania zabezpiecz ruszty i krawędzie profilu folią. Ustaw górną krawędź rusztu 3–5 mm poniżej poziomu nawierzchni dla optymalnego spływu i ochrony krawędzi.

Dobór hydrauliczny (skrót)

• Ulewy: ok. 1 L/min/m²; przy obliczeniach dachowych do 3 L/min/m².

• Kanalizacja deszczowa: typowo 150 L/s/ha; kanały dobieraj z zapasem ok. 300 L/s/ha w lokalizacjach niekorzystnych lub zanieczyszczonych.

Podłączenie do kanalizacji

• Opcje: osadnik piasku, ścianka czołowa z króćcem (poziomo), podłączenie pionowe przez wybicie dna.

• Knock‑out: wybij dno od wewnątrz na zewnątrz dłutem i młotkiem, ostrożnie, aby nie uszkodzić korytka. Po wybiciu podłącz pionowo i zakończ kanał ścianką pełną.

Pielęgnacja i konserwacja

• Okresowo zdejmij ruszt i usuń osady z korytka.

• Sprawdź stan śrub mocujących i dokręć w razie potrzeby.

• W strefach zanieczyszczonych rozważ zastosowanie osadnika piasku.

Zgodność i bezpieczeństwo

• ✅ Wyrób zgodny z PN‑EN 1433:2005.

• ✅ Materiał niepalny.

• ✅ Zgodnie z REACH wyroby STORA‑DRAIN nie zawierają substancji niebezpiecznych.

Akcesoria i produkty powiązane

• Ścianka czołowa pełna do kanału 195 mm

• Ścianka czołowa z króćcem Ø110 mm

• Osadnik piasku / studnia rewizyjna do systemu 195 mm

• Uszczelniacz do połączeń

• Korytko z wbudowanym króćcem Ø160 mm

Najczęstsze pytania

⭐ Czy można po nim jeździć autem? Tak. Klasa B125 przewidziana jest dla ruchu aut osobowych i parkingów.

⭐ Jak łączyć kolejne odcinki? Wsunąć jeden w drugi i uszczelnić klejem PU.

⭐ Czy są inne klasy i rozmiary? Tak. W ofercie dostępne są także inne szerokości i klasy obciążenia do 90 ton – zapytaj obsługę.
